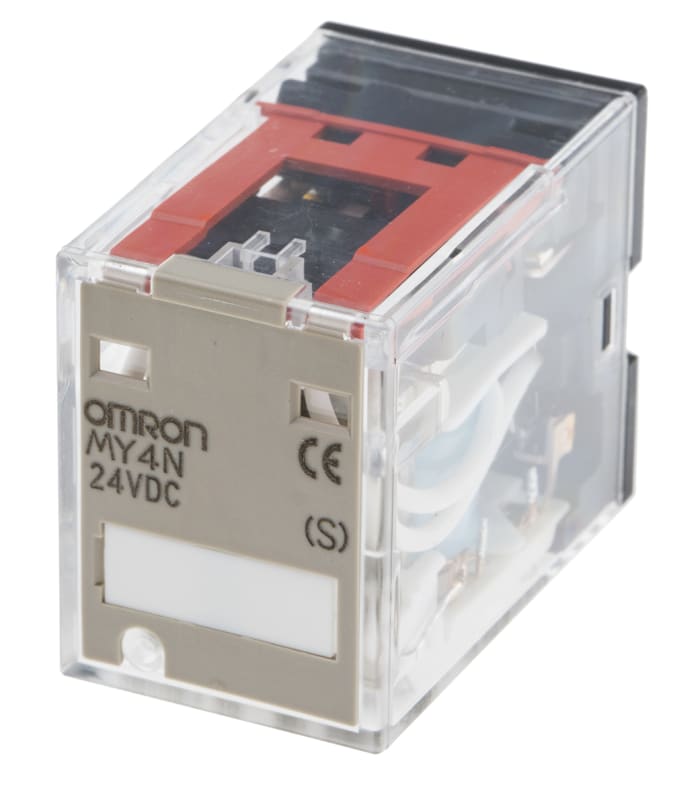

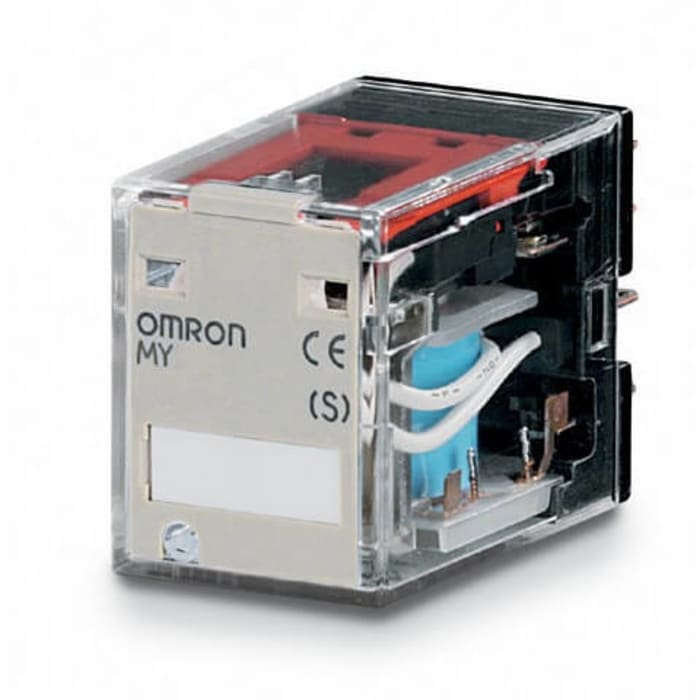

Výkonové relé 4PDT zásuvné 5 A 24V dc MY4
Technické dokumenty
Špecifikácie
Brand
OmronNapětí ve vinutí
24V dc
Konfigurace kontaktů
4PDT
Montage-Typ
Plug In
Spínací proud
5A
Počet pólů
4
Řada
MY4
Blokování
No
Typ svorky
Plug In
Maximální spínací napětí AC
250V ac
Maximum Switching Voltage (AC)
250V ac
Maximální spínací napětí DC
125V dc
Maximum Switching Voltage (DC)
125V dc
Maximální spínací proud AC
5 A
Maximální spínací proud DC
5 A
Maximum Switching Current (AC)
5 A
Maximum Switching Current (DC)
5 A
Délka
36mm
Odpor cívky
662 Ω
Výkon vinutí
900mW
Betriebstemperatur min.
-55°C
Betriebstemperatur max.
+70°C
Izolace mezi vinutím a kontaktem
2kV ac
Hloubka
21.5мм
Životnost
100000000 operací (mechanické, DC), 200000 operací (elektrické), 50000000 operací (mechanické, AC)
Höhe
28mm
Splněné normy
CE, CSA
Maximální spínací výkon DC
72 W
Maximální spínací výkon AC
1.25 kVA
Abmessungen
36 x 21.5 x 28mm
Použití
Napájení, sekvenční řízení
Krajina pôvodu
Japan
Podrobnosti o výrobku
Moje série
Napájení spínače: 10A verze: 1100W, 5A verze 660W.
Odpor kontaktu: 100 mΩ
Izolační Coil na kontakt: 2000Vac
Rozsah provozních teplot: -55 až +70 °C.
Maximální spínací napětí: 250 V stř.; 125 V ss
Kontaktní materiál: AgNi
Rozměry: H42,4mm x W21,5mm x D28mm
Approvals
VDE, UL, CSA
Ideate. Create. Collaborate
JOIN FOR FREE
No hidden fees!
- Download and use our DesignSpark software for your PCB and 3D Mechanical designs
- View and contribute website content and forums
- Download 3D Models, Schematics and Footprints from more than a million products
€ 10,80
€ 10,80 Each (bez DPH)
1
€ 10,80
€ 10,80 Each (bez DPH)
Informácie o zásobách sú dočasne nedostupné.
1
Informácie o zásobách sú dočasne nedostupné.
| Množstvo | Jednotková cena |
|---|---|
| 1 - 4 | € 10,80 |
| 5 - 11 | € 10,48 |
| 12+ | € 10,11 |
