Relé bez blokování SPDT Montáž na PCB 24V dc
Technické dokumenty
Špecifikácie
Brand
PanasonicNapětí ve vinutí
24V dc
Konfigurace kontaktů
SPDT
Montage-Typ
PCB Mount
Spínací proud
10A
Typ svorky
Through Hole
Délka
22mm
Odpor cívky
1,6 kΩ
Výkon vinutí
360mW
Materiál kontaktu
Silver Alloy
Minimální provozní teplota
-40°C
Maximální pracovní teplota
+70°C
Izolace mezi vinutím a kontaktem
1.5kV rms
Hloubka
16mm
Výška
16.4mm
Životnost
10000000 cyklů (elektrické)
Maximální spínací výkon AC
2.5 kVA
Maximální spínací výkon DC
150 W
Použití
Power
Krajina pôvodu
Thailand
Podrobnosti o výrobku
Relé řady JS
Tato miniaturní relé napájení pro montáž na PCB mají univerzální Terminal a vysokou kontaktní kapacitu. Typické aplikace zahrnují domácí spotřebiče, automobilový průmysl (dveřní zámky atd.), kancelářské stroje a prodejní automaty.
Vysoká kontaktní kapacita 10 A.
Utěsněná konstrukce pro automatické čištění

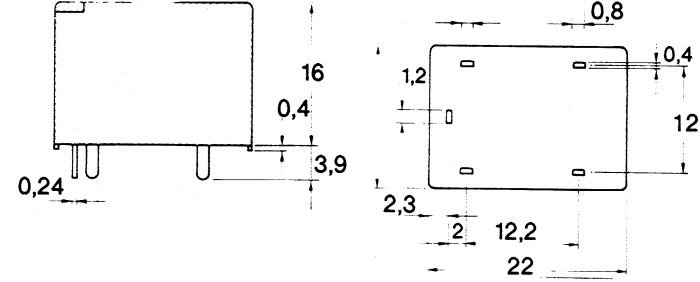

Miniaturní velikost, H16 x W22 x D16 mm
Approvals
UL, CSA, VDE, TÜV
