Napájecí zdroj na lištu DIN 120W, počet výstupů: 1 Spínaný 5A, výstup: 24V dc
Technické dokumenty
Špecifikácie
Brand
Phoenix ContactŘada
QUINT POWER
Typ
Spínaný
Elektrická fáze
1
Vstupní napětí AC nebo DC
ac
Počet výstupů
1
Vstupní napětí
85 → 264V ac
Výstupní napětí AC nebo DC
dc
Výstupní napětí
24V dc
Výstupní proud
5A
Jmenovitý výkon
120W
Rozměry
125 x 40 x 130mm
Hloubka
130mm
Höhe
130mm
Breite
40mm
Minimální teplota
-25°C
Model
QUINT-PS/1AC/24DC/ 5
Účinnost
>90%
MTBF
1134000h
Regulace zatížení
±1%
Zvláštní charakteristiky
Odpojení jištěním
Splněné normy
cULus Listed, v souladu s RoHS
Maximální teplota
+70°C
Montage-Typ
DIN Rail Mount
Zvlnění a šum
40mV amplituda
Distrelec Product Id
16996393
Krajina pôvodu
Thailand
Podrobnosti o výrobku

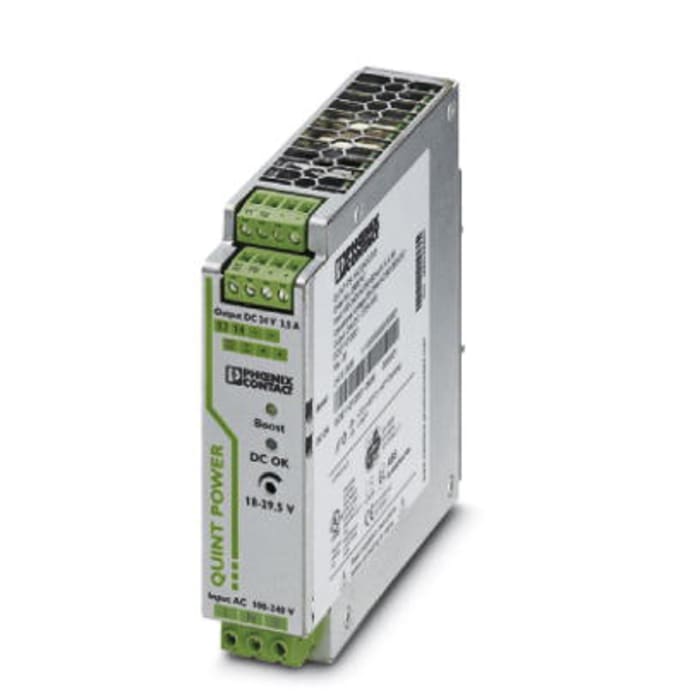

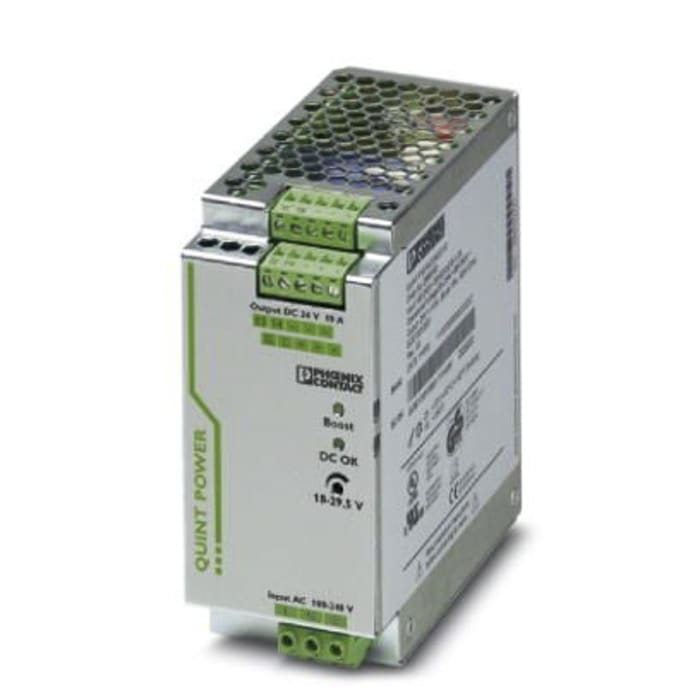

Phoenix Contact QUINT POWER – zdroje napájení
Řada PRODUKTŮ QUINT POWER od společnosti Phoenix Contact představuje vynikající napájecí zdroje, které poskytují bezproblémový zážitek, protože jsou vybaveny všemi nezbytnými požadavky a dalšími funkcemi. Tyto napájecí zdroje maximalizují dostupnost vašeho závodu využitím technologií, jako je NFC (Near Field Communication), takže můžete rychle nakonfigurovat tyto zdroje ze smartphonu, SFB (Selective FuseBreaking), 10násobného jmenovitého proudu po dobu 6 ms, Prodloužená životnost více než 500,000 hodin a mimořádně spolehlivý start při náročných zatíženích se statickou rezervou výkonu (POWERBOOST).
Tyto vynikající napájecí zdroje jsou určeny pro montáž na lištu DIN a obsahují šroubové spoje kabelů. Nemluvě o tom, že tyto napájecí zdroje (napájecí zdroj) jsou vybaveny preventivním monitorováním funkcí, které umožňuje zařízení hlásit kritické stavy dříve, než dojde k chybám.
Charakteristiky a výhody:
- Primární spínaný
- Velmi spolehlivé zdroje napájení jsou podpořeny více než 500,000 hodinami životnosti
- Nastavitelné rozsahy napětí pokrývají široké spektrum napětí.
- Rychlé vypínání standardních jističů s dynamickou rezervou napájení – 6 krát na jmenovitý proud po dobu 12 ms
- Preventivní monitorování funkcí
- Technologie NFC umožňuje snadnou konfiguraci napájecího zdroje (konfigurace signálních prahů a charakteristických křivek)
- Výstup 24 v DC/20 A.
- Tenké provedení s přizpůsobeným povrchem umožňuje instalaci v extrémních prostředích
- 93% účinnost (pro střídavé napětí 230 v a jmenovité hodnoty)
Jak lze napájet lištu DIN pomocí kabelu?
Funkce jednotky zdroje napájení QUINTPOWER Terminal se zablokuje na jednotce TOP i na spodní straně jednotky. Musíte odpát 7mm kabel a vložit jej do bloků Terminal. Jednoduché šroubové připojení (šroub M4) pak zajistí kabel do bloku Terminal a zajistí výstupní nebo vstupní připojení. Postupujte však podle pokynů k instalaci Manafactuer.
K čemu se používají napájecí zdroje na lištu DIN?
Tyto napájecí zdroje jsou obvykle instalovány do skříní a používají se v průmyslových podmínkách. Lze je použít pro automatizaci, strojní zařízení nebo jakýkoli projekt s moduly, které jsou namontovány na DIN kolejnicích.
Approvals
UL/C-UL Recognised (UL 60950), UL/C-UL Listed (UL 508) approved, CSA, CB, ABS
