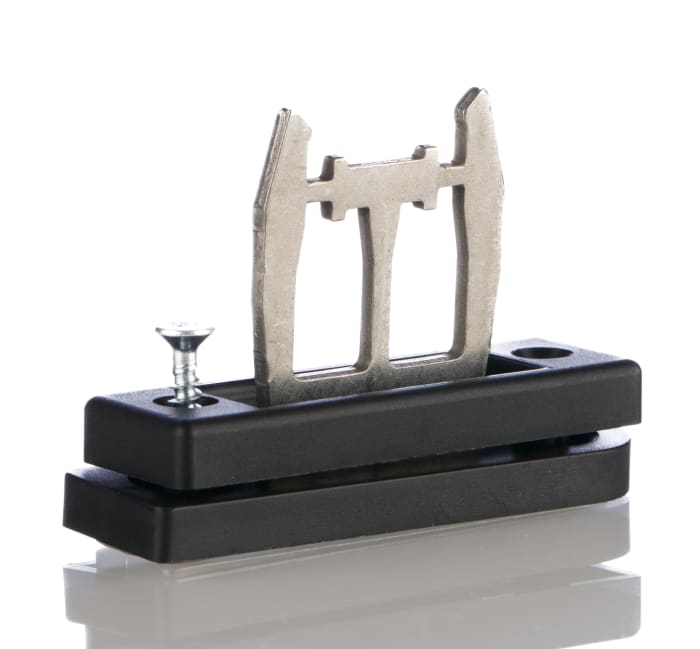

Flexibilní, Actuator AZM 161-B6-2177, pro použití s: Elektromagnetický blokovací bezpečnostní spínač Schmersal

Schmersal EX-AZM161 Blokovací spínač elektromagnetu, odolný proti výbuchu

Kamera EX-AZM161 je bezpečnostní elektromagnetický spínač určený pro prostředí s výbušninami. Zajistí, že posuvná, sklopná a vyjímatelná ochranná zařízení nelze otevřít, dokud se nezastaví nebezpečné podmínky (při použití v kombinaci s ovládacími prvky stroje, např. monitory pro bezpečné zastavení při poruše nebo časovače pro bezpečné zpoždění při poruše). Používají se také v případech, kdy otevření ochranného zařízení představuje nepřípustný průnik do výrobního procesu.
Spínací prvek s bezpečnostním zámkem na jednotce EX-AZM161 není fyzicky připojen k ovladači, ale je při zapnutí funkčně propojen nebo oddělen. Pokud je ochranný kryt otevřen v nespřaženém stavu, ovladač je oddělen od základní jednotky. Během procesu se kontakty NC otevřou kladně a kontakty NO se zavřou.
Zablokování se provádí pomocí blokovacího šroubu, který blokuje ovládací mechanizmus tak, aby nemohl být vyjmut ze spřažení. Řídicí obvod stroje je aktivován, pouze pokud je ovládací mechanizmus zasunut do blokovacího bodu a blokovací šroub je v blokovací poloze. To je zajištěno sledováním kontaktu blokovacího šroubu.

6 Kontakty
130 x 114 x 30 mm
Velký prostor pro kabeláž
Upínací síla 2000N
Ruční uvolňování
Spřažení s ochranou proti nesprávnému zamknutí
Vysoká přídržná síla
Dlouhá životnost
Dvojitá izolace
Předem certifikovaná šroubová průchodka
Ex certifikováno, EX II 3D Ex tc IIIC T80 °C Dc X
4 vstupy pro kabely M 16 x 1,5

Ovladače

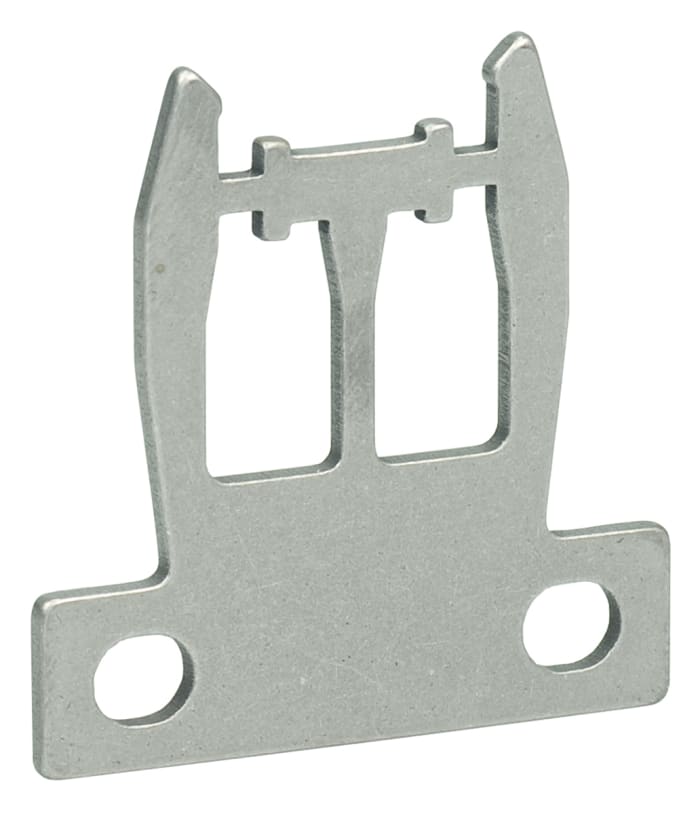

Č. zásob 880-1854 je přímé ovládání
Č. zásob 880-1858 je ovládací mechanizmus s magnetickou západkou

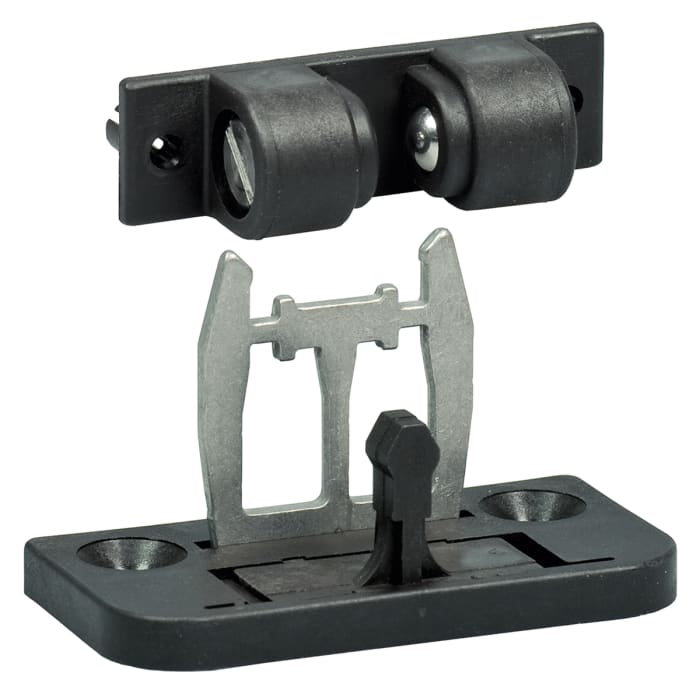

Č. zásob 880-1867 je ovládací mechanizmus s kuličkovou západkou
Č. zásob 880-1860 je ovládací prvek se středicím vodítkem, 150 mm
Č. zásob 880-1864 je ovládací prvek se středicím vodítkem, 95 mm

Approvals

ATEX.

Standards

EN ISO 13849-1, EN 60079-0, EN 60079-31, EN 60947-5-1, BG-GS-ET-19.
